产品详情

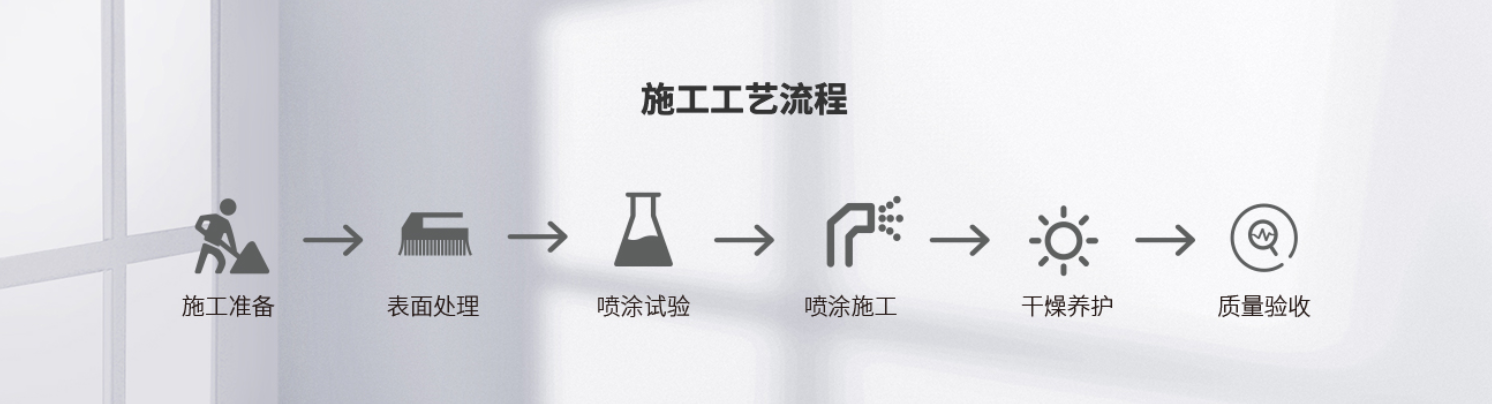

一、施工工艺流程

施工说明：

1、表面处理

　　混凝土接缝面除去油污等杂质，疏松表面层及附着的水泥应清除干净，施工前表面要保持平整、干燥(新建或者修补混凝土结构养护1~2周)。

　　2、喷涂试验

　　大规模施工前应进行喷涂试验，施工面积1~3㎡，进行钻芯取样和检测后，再进行大规模施工。

　　3、喷涂施工

　　(1)施工可采用滚涂、无气喷涂机密封喷枪喷涂等方式，大面积施工液体硅烷时，建议使用无气喷涂机，应注意喷枪的压力不能超过 60～70kpa，施工效率高，可以减少原材料的浪费，小面积施工可使用刷涂或滚涂的方法。

　　(2)当作业环境温度低于5℃或高于45℃，或是表干前(约10h)可能下雨、风力大于5级以上(此时产品会加快蒸发，造成浪费)时，不建议施工;

　　(3)硅烷浸渍液应连续喷涂，使被涂表面饱和溢流。

　　对于纵向垂直面，应采用连续喷涂技术、自下向上进行，达到饱和浸渍，经处理区域应至少有5秒钟的“镜面湿状态”效果;

　　对于横向水平面或接近水平的表面，应采用连续喷涂技术达到饱和浸渍，使表面饱和浸渍，经处理区域应至少有5秒钟的“镜面湿状态”效果。

　　(4)液体硅烷喷涂两遍，每遍喷涂量为 300g/㎡，间隔时间为 2 小时以内，以达到更高的渗透深度;膏体硅烷涂刷一遍，每遍用量为 300g/㎡，如确需涂抹第二遍硅烷膏体，可在第一遍施工 6~8 小时后，待混凝土构件表面干燥后施工。

　　4、干燥养护

　　施工后24h内自然风干，养护7天后可钻芯取样。

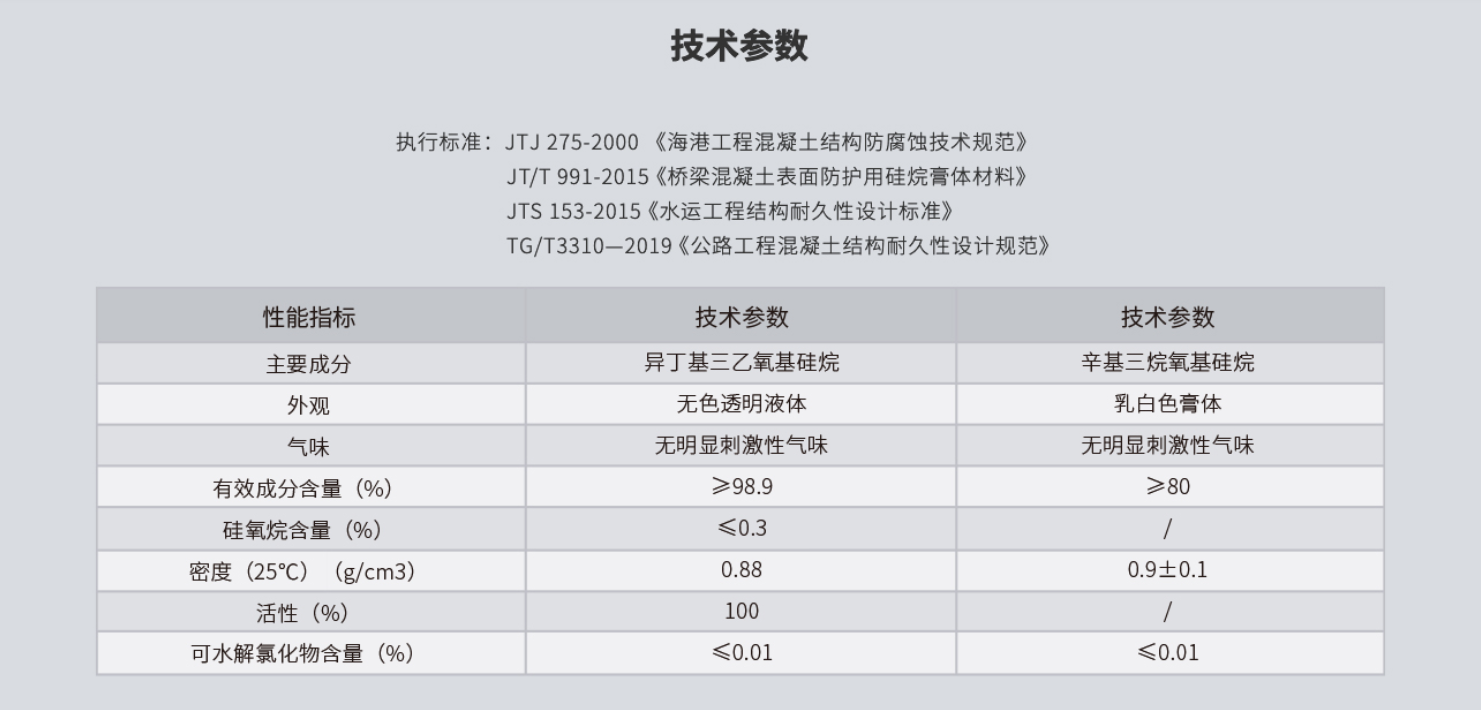

二、性能参数

三、注意事项：

　　1. 当作业环境温度低于5℃、高于45℃，或是表干前(约10h)可能下雨、风力大于5级以上时，不建议施工，会产品造成浪费，无法达到预期效果;

　　2. 硅烷施工后至少保证24小时内不淋雨，自然风干;

　　3. 不可让儿童接触，切勿入口;

　　4. 施工应佩戴手套、口罩、护目镜等，硅烷若不慎触及皮肤或衣物应立即用水清洗，若不慎误食或进入眼睛请立即就医。
